柱塞閥工作原理及結構介紹【圖】

    柱塞閥的閥門的啟閉件為一柱塞，當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。

    柱塞閥的工作原理是：在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中空面及柱塞外圓密封，只有當柱塞全部離開閥座孔口后，介質才會被泄放，密封面在閥體上，這類閥門受介質沖洗的部位是遠離密封面的。閥門關閉時，柱塞頂部與容器的底表面或管道的內表面平齊,這樣可以有效避免接口處出現由于縫隙而造成介質的聚積，從而保證介質的正常流動和排凈。同時柱塞的關閉過程也是對流道進行清潔的過程。當密封面損壞時，可通過及時更換柱塞和閥座來處理。

    柱塞閥的結構主要由閥體、閥蓋、閥座、柱塞和填料、墊片組成，具體結構可見圖1。

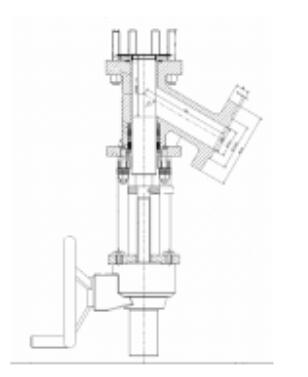

            圖1 柱塞閥結構示意圖

    柱塞閥的密封結構

    柱塞閥的密封結構可分為以下兩種：

    1、軟密封結構的柱塞閥的密封副是由上下兩個軟密封圈和柱塞組成。當柱塞塞人密封圈內孔時，通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。柱塞經精密打磨及拋光處理后與閥桿相連接。

    2、硬密封結構的柱塞閥的密封副是由精密打磨及拋光處理后的柱塞和堆焊后的閥座組成。柱塞經粗加工后進行硬化處理。
